Display FFT Nextion serial editor UART

Itead

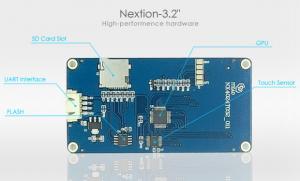

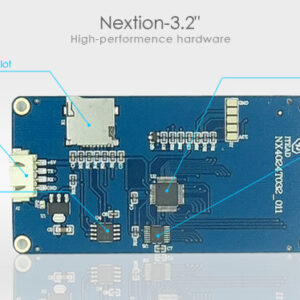

Itead Hardware

Itead é um fabricante de módulos e kits para Arduino e Raspberry mas que pode ser usado para outras aplicações.

O display que eles fabricam tem a seguintes características:

  1. Várias resoluções, para se ter uma ideia de custo 3.5 polegada custa U$27,00 Fob China;
  2. RGB com 65.000 cores;
  3. TFT integrada com rede touchscreen resistiva;
  4. 4 pinos e interface RX,TX,GND e +5v;
  5. 4M de flash para salvar imagens, programação e etc;
  6. Micro SD Card para atualização do firmware;
  7. Brilho ajustado de0~180 nit, com intervalo de 1%;
  8. Consumo depende do tamanho (3,5 polegadas 90 mA);



A documentação de uso desse display é extremamente farta e pode ser encontrada nesse link:

https://www.itead.cc/wiki/NX4024T032



Para facilitar o uso esse display conta com um editor nextion simples de usar e  com muitos recursos.

Nextion

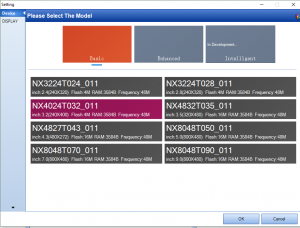

Nextion Escolher display
Display orientação

Após instalar o Nextion que pode ser baixado no link abaixo é necessário escolher o tipo de display que será usado.

http://nextion.itead.cc/

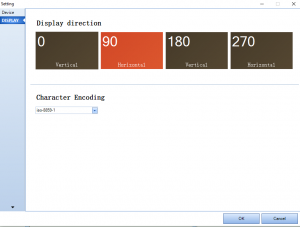

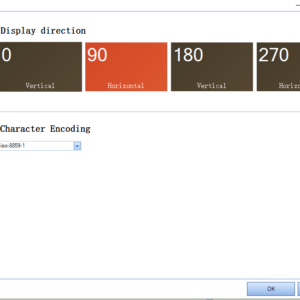

O próximo passo é escolher a orientação.

Para usar o display a velocidade da serial é 9600 e tudo é feito através de strings, por exemplo:

Enviar uma string para a tela:



xstr 90,45,122,30,0,WHITE,BLUE,1,1,1,”123456″0xff0xff0xff

Comando, posição, fonte, cor de fundo,cor da letra,string, e finalizador(3 sequencias de 0xff);

Neste link tem diversos exemplos e libs prontas para Arduino:

https://www.itead.cc/wiki/Nextion_HMI_Solution
