Acabamento de PCB: HASL, ENIG ou OSP?

A escolha do acabamento de PCB muitas vezes é tratada apenas como uma questão de preço. Porém, uma economia relativamente pequena na fabricação da PCB pode resultar em custos muito maiores durante montagem, inspeção, retrabalho e até assistência técnica.

À medida que os componentes eletrônicos se tornam menores e os encapsulamentos apresentam terminais cada vez mais próximos, a qualidade e a uniformidade da superfície das ilhas de soldagem passam a ter importância crescente.

Por isso, escolher entre HASL, ENIG e OSP não deve depender somente do preço cotado pelo fabricante da placa. É necessário considerar os componentes utilizados, o processo de montagem, o volume de produção, as condições de armazenamento e os requisitos de confiabilidade do produto.

Por que o acabamento de PCB é importante?

Após a fabricação da placa, as superfícies de cobre destinadas à soldagem precisam ser protegidas contra oxidação até o momento da montagem. O acabamento superficial cumpre essa função e, ao mesmo tempo, cria uma superfície adequada para o processo de soldagem dos componentes.

Essa escolha influencia a planicidade das ilhas, facilidade de soldagem, armazenamento das placas, possibilidade de retrabalho, montagem de componentes de passo fino, repetibilidade do processo produtivo e custo da PCB e da montagem.

Em protótipos ou pequenos lotes, algumas diferenças podem passar despercebidas. Quando a produção aumenta, entretanto, pequenos problemas de processo podem se transformar em centenas de retrabalhos. É nesse momento que a opção aparentemente mais barata pode deixar de ser a solução de menor custo.

HASL: a solução tradicional e econômica

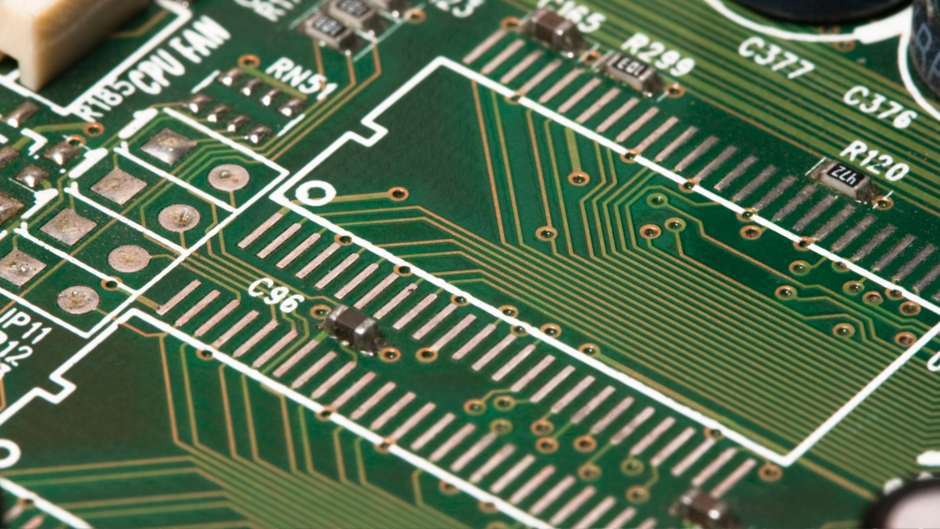

O HASL — Hot Air Solder Leveling é um dos acabamentos mais tradicionais utilizados na fabricação de placas de circuito impresso. Nesse processo, a superfície de cobre recebe uma camada de liga de solda e o excesso é removido por jatos de ar quente.

Existem processos HASL com chumbo e versões lead-free, utilizadas para atender às restrições de substâncias estabelecidas pela diretiva RoHS. Sua principal vantagem é o custo relativamente baixo, além de ser um processo amplamente disponível entre fabricantes de PCBs.

Por outro lado, a superfície obtida não é perfeitamente plana. A espessura da camada de solda pode apresentar variações entre diferentes regiões da placa. Para componentes convencionais isso normalmente não representa um problema significativo. Porém, à medida que diminuem o passo e as dimensões dos terminais, a planicidade torna-se mais importante para a qualidade e repetibilidade da montagem.

ENIG: superfície plana e boa proteção contra oxidação

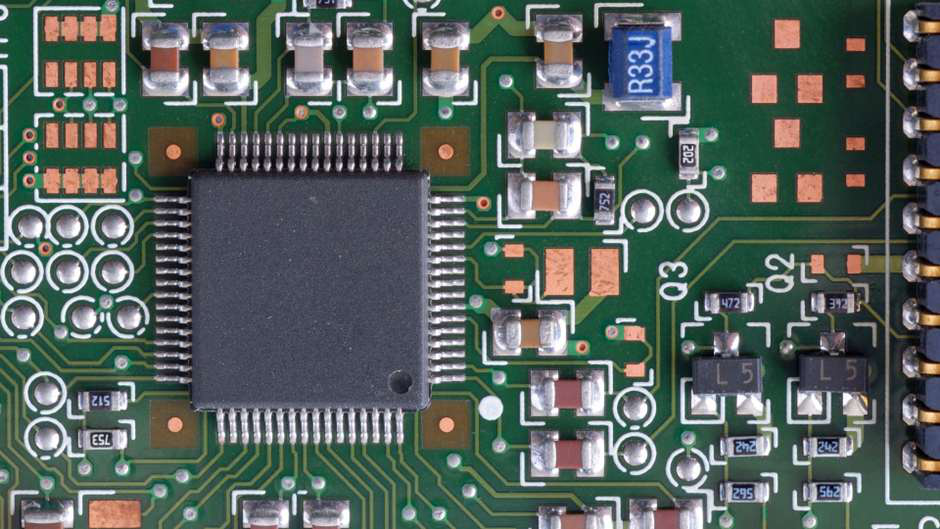

O ENIG — Electroless Nickel Immersion Gold utiliza uma camada de níquel sobre o cobre seguida por uma fina camada de ouro. O níquel funciona como barreira entre o cobre e a superfície, enquanto o ouro protege o níquel contra oxidação antes da montagem.

Uma das principais vantagens do ENIG é proporcionar uma superfície bastante plana e uniforme. Essa característica torna o acabamento particularmente interessante em placas com componentes de passo fino e encapsulamentos nos quais a uniformidade das ilhas é importante para o processo de montagem.

Outra vantagem é a boa capacidade de armazenamento quando o processo de fabricação e as condições de acondicionamento são adequados. O custo normalmente é superior ao HASL, mas, em determinados produtos, a redução de problemas de montagem e retrabalho pode compensar a diferença.

OSP: proteção orgânica sobre o cobre

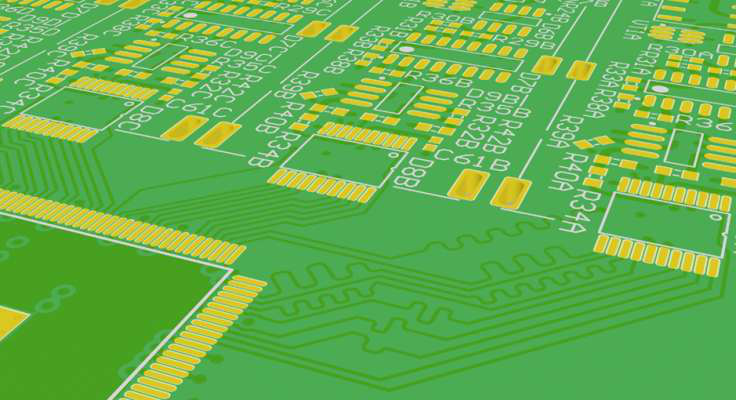

O OSP — Organic Solderability Preservative utiliza uma película orgânica aplicada sobre o cobre para protegê-lo contra oxidação durante o período entre a fabricação da PCB e sua montagem.

Durante o processo de soldagem, essa camada é removida pela ação térmica e química do processo, permitindo a formação da junta de solda. Uma característica importante do OSP é a excelente planicidade, pois não há uma camada metálica significativa depositada sobre as ilhas.

Isso o torna adequado para processos de montagem de alta densidade e pode representar uma alternativa economicamente interessante em produção seriada. Por outro lado, seu armazenamento e manuseio exigem maior controle, e sua utilização deve ser analisada em conjunto com o processo de fabricação e montagem do produto.

Solda fria e falsa soldagem não são a mesma coisa

Problemas observados durante a montagem nem sempre têm a mesma origem. Uma solda fria ocorre quando as condições necessárias para a correta formação da junta de solda não são atingidas adequadamente.

Já uma junta que visualmente parece aceitável pode apresentar problemas de molhabilidade ou de formação da ligação metalúrgica entre a solda e as superfícies envolvidas. Oxidação, contaminação, perfil térmico inadequado, armazenamento incorreto das PCBs e características do acabamento superficial podem contribuir para esses problemas.

Com processos lead-free, as temperaturas envolvidas na montagem também são maiores do que nos processos tradicionais com ligas contendo chumbo. Simplesmente aumentar a temperatura do forno ou do ferro de solda pode não resolver a causa do problema e ainda submeter componentes e PCB a maior estresse térmico.

E para BGA e componentes de passo fino?

Quanto menores forem os terminais e os espaçamentos entre eles, maior tende a ser a importância da uniformidade da superfície. Encapsulamentos como BGA, QFN e componentes SMD de passo fino exigem um processo de montagem muito mais controlado do que componentes convencionais.

Nessas situações, acabamento da PCB, stencil, pasta de solda, perfil térmico, armazenamento dos componentes e processo de inspeção precisam ser considerados como partes de um mesmo sistema produtivo. Uma PCB mais barata que aumenta a incidência de defeitos pode rapidamente consumir a economia obtida na compra das placas.

HASL, ENIG ou OSP: qual escolher?

Não existe um acabamento universalmente melhor. HASL pode ser uma solução econômica e adequada para grande número de produtos, principalmente quando não existem requisitos críticos de planicidade.

ENIG oferece excelente planicidade e proteção superficial, sendo frequentemente interessante em projetos com maior densidade e componentes de passo fino. OSP também oferece ótima planicidade e pode apresentar vantagens econômicas em produção seriada, desde que armazenamento, manuseio e processo de montagem sejam compatíveis com suas características.

A escolha correta do acabamento de PCB depende, portanto, do produto e do processo produtivo, e não apenas da diferença de preço entre as opções oferecidas pelo fabricante da PCB.

O custo da PCB não é o custo do produto

Em desenvolvimento de produtos eletrônicos, reduzir alguns reais no custo de uma placa pode parecer uma decisão evidente quando analisamos apenas a lista de materiais. Mas o custo real envolve muito mais: PCB + montagem + inspeção + testes + retrabalho + perdas de produção + assistência técnica.

Uma solução mais barata na fabricação pode ser mais cara quando analisada dentro do ciclo completo do produto. Por isso, a especificação do acabamento de PCB deve fazer parte das decisões de engenharia tomadas ainda durante o desenvolvimento do hardware.
