Projeto Balança de Gado

Projeto balança de tronco para gado bovinos

Esse foi um projeto que atuamos junto a engenharia do cliente de maneira a treiná-los. Ou seja, para usar técnicas redução de efeito EMI e melhora da precisão de pesagem.

Requisitos

A princípio, o fabricante de balanças, nos solicitaram para que a ECK auxiliasse sua área de desenvolvimento. Pois eles estavam com problemas de suscetibilidade de interferências eletromagnéticas em sua balança KM3. Entretanto, precisavam dessas correções para a homologação da balança.

Dessa forma, o objetivo era projetar a balança em um prazo de 60 dias, com certeza de homologação no INMETRO. Ou seja, não poderíamos alterar a caixa, que era plástica, pois não teria uma blindagem eficiente no conversor AD.

Além disso, um dos problemas do projeto original era que o amplificador e o conversor AD estavam separados. Dessa forma tornou-se mais um ponto de entrada de ruídos.

Por outro lado, os planos de gnd estavam projetados de maneira errada. Assim sendo, misturando sinais analógicos e digitais e com isso o conversor AD sofria de interferência na flutuação.

E era só isso, pois as trilhas da pcb estavam próximas ao extremo da pcb sem uma blindagem de terra.

Solução

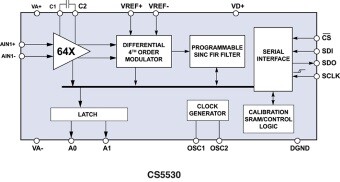

Pois bem, para dar início aos trabalhos mudamos o conversor AD para um que já estávamos habituados a trabalhar. Bem como já tínhamos homologados em outras balanças, de forma que, com isso tínhamos certeza dos seus pontos fortes e fracos.

Logo após, o segundo passo foi projetar uma fonte de alimentação de maneira a diminuir ripple e assim melhorar a imunidade eletromagnética conduzida.

O terceiro passo foi projetar os filtros de entrada do AD, assim, buscar um sistema de conexão da célula de carga que diminuisse a interferência.

Além disso, o quarto passo foi projetar os planos terras da pcb de maneira separar os retornos de gnd e retorno do terra.

Por fim, o quinto passo foi projetar a pcb mantendo a simetria nas trilhas de entrada e usando o modo diferencial no conversor AD.

Resultado

Logo após resolvermos todos os problemas, a empresa iniciou a homologação no INMETRO.

Ou seja, tivemos sucesso na homologação da balança e o prazo do projeto foi cumprido graças a dedicação da equipe. Pois a equipe de desenvolvimento trabalhou com foco no objetivo.

Por fim, o produto tornou-se um sucesso de vendas.

Em conclusão, podemos dizer que a equipe foi tão bem treinada nas fundamentações de um projeto de uma balança. Ou seja, o cliente nunca mais precisou dos serviços da ECK nesse tipo de produto.
