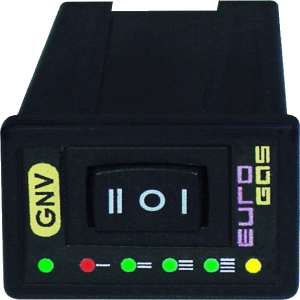

Projeto Chave comutadora combustível

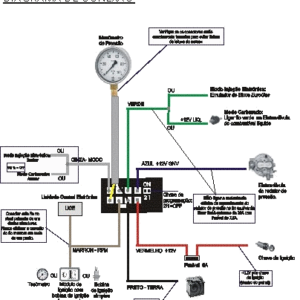

Diagrama Chave Comutadora

O cliente nos solicitou um projeto de uma chave comutadora de combustível liquido para gasoso.

A chave deve monitorar o nível de combustível gasoso e caso esteja baixo chave automaticamente para combustível líquido.

A chave monitora a rotação do veículo e ao atingir uma rotação programada faz a comutação do veículo retornando ao combustível liquido caso a rotação diminua garantido assim o desempenho do veículo em todas as velocidades.

O sistema monitora e aprende adaptando-se a diversos tipos de veículos diferentes.

Solução

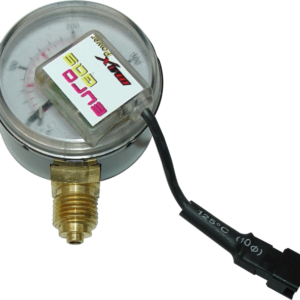

Manometro chave comutadora

Escolhemos o processador da Freescale para GT8 para eletrônica embarcada para usar nesse projeto e graças ao seu sistema flexível de gerenciamento de flash foi possível atender os requisitos sem a necessidade de uma memória eeprom externa.

O sistema de monitoramento de rotação de veículo é feito através do bico injetor que mostrou ser mais simples e eficiente.

Para a leitura do nível de gás usamos um sistema de fotocopiadores que permite analisar 5 níveis diferentes de combustível gasoso no tanque, um dos problemas foi encontrar o espectro de luz correto para não ter influência da luz ambiente.

Esse projeto passou por diversas evoluções até torna-lo de forma mais amigável ao motorista atuando de forma transparente.
