Sistema Controle IOT LoraWAN produção de Aves – Avicultura.

Desenvolvemos sistema controle de produção de aves com ESP32 (Wifi) e dispositivos LoraWan (RFM95).
O sistema faz leitura variáveis peso, qualidade ar, velocidade do vento, consumo de energia e controle de produção.

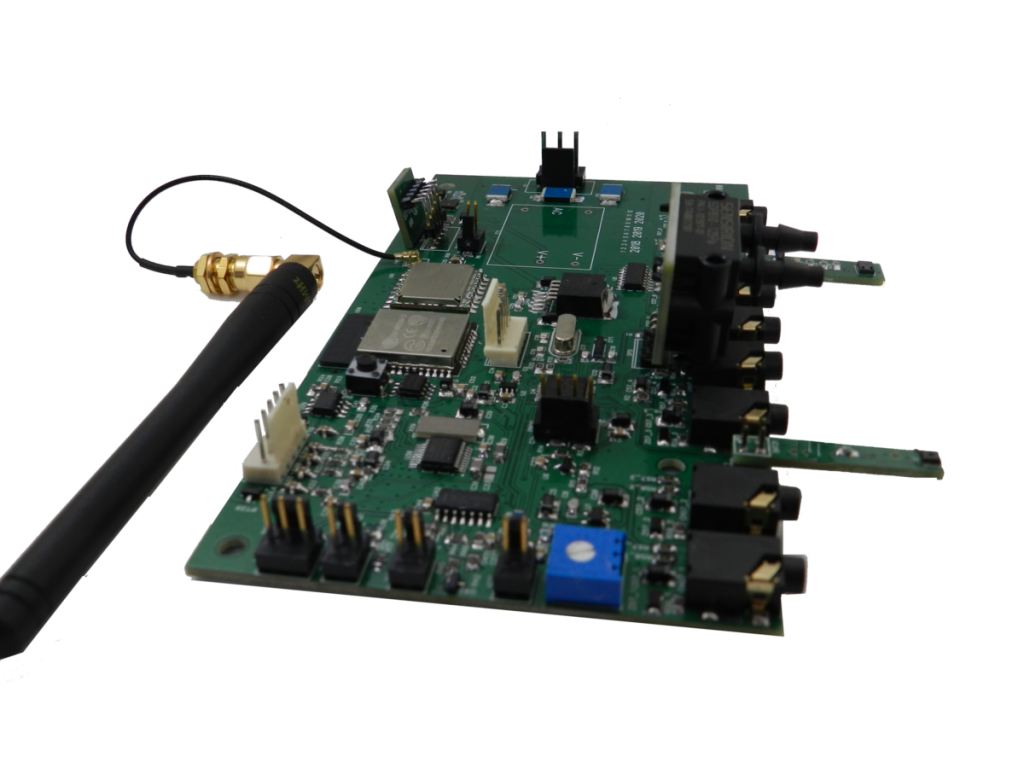

Placa Lora Wifi Esp32 coleta dados

Requisitos

O cliente nos solicitou um sistema de coleta de dados relativos a um ambiente e envio para um hub através de LORAWAN usando um ESP32 ou localmente através do WIFI.
Os dados a serem coletados são:

– Temperatura;

– Peso;

– Velocidade do ar;

–  Volume de água (hidrômetro);

– Umidade

– ECO2 (CO2 ecológico);

– TVOC;

– Corrente elétrica;

– Pressão;

– Luminosidade.

O sistema deveria trabalhar com rede elétrica ou baterias de forma a selecionar automaticamente sua fonte e manter sempre carregado a bateria.

Solução

Os sensores foram selecionados em função da disponibilidade de mercado e foi projetado uma placa de circuito impresso com as características solicitadas.

Trabalhamos com os sensores TSL25721, CCS811, DS18B20, SPD810, CS2482S e STH3;

Para medição de temperatura usamos também NTC de 10K

Para o sistema de pesagem foi usado CS5530.

Para o sistema Lora RFM95 da HopeRf que tem homologação Anatel.

Para medição da velocidade do vento foi projetado um sistema em impressora 3D;

Como percebe-se foram necessárias muitas horas de engenharia e tínhamos um prazo de 45 dias para entrega do protótipo devido ao compromisso do cliente com os sócios investidores.
