Projeto HidroHub -gerenciamento de recursos hidricos

Requisitos:

HidroHub - projeto sistema de gerenciamento recursos hídricos

Nos foi solicitado pela Ghidro um novo projeto de um sistema de gerenciamento de recursos hídricos, já havíamos trabalhado no projeto de um novo projeto,  se quiser ver o projeto anterior clique no link : Controle poço artesiano.

O requisitos desse novo projeto é um sistema de medição e controle de uso de recursos hídricos com horimetro, log salvo em memoria salva e copiado para um cartão SD, controle de demanda e uso da bomba, medição de volume e vazão, entrada 4-20mA, saída Modbus  RTU, display e teclado frontal.

O produto deverá trabalhar tanto em 24Vdc como através de uma bateria de lithium  e devera ser gerado os 24 Volts necessários para acionamento dos dispositivos 4-20mA.

Solução:

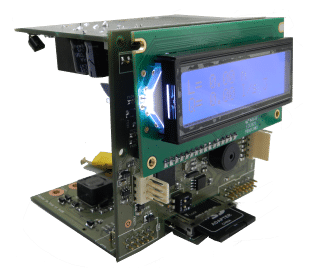

Projeto HidroHub gerenciador recursos hidricos

Para o gerenciamento escolhemos o processador STM32F401 devido ao problema de trabalhar com um SD-Card compatível com os cartões mais modernos de maior capacidade usando as bibliotecas FAT gratuitas, dessa forma reduzimos o custo de comprar bibliotecas de terceiros.

Para o armazenamento loca usamos a flash W25Q32 que tem uma grande capacidade aliada a um baixo custo.

Para gerar as tensões necessárias para os sensores 4-20mA a partir de uma bateria de lithium usamos um stepup de baixo custo.

Um dos problemas foi garantir um baixo consumo para garantir a longa duração da bateria, para isso usamos chaves mosfet e isolamos partes dos circuitos.

O display 2×16 foi um pedido do cliente para diminuir custos.

O sistema de medição de vazão e volume usamos o mesmo do projeto já desenvolvido para este cliente.

Resultado:

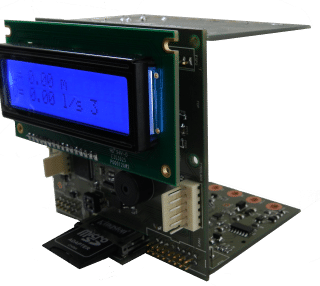

Hidrohub Controle bomba água

O Hidrohub entrou em fase de testes em campo para avaliar seu desempenho e até o momento tivemos pequenos acertos e mudanças que o cliente nos solicitou visando outros mercados e aplicações, que é natural em um projeto.

Uma nova função interessante que será incluída em breve é uma interface WIFI e GPRS com modbus para uso em locais onde o cliente deseja um monitoramento e um controle em tempo real sobre a bomba da água.

Já trabalhamos em vários projetos na área de sustentabilidade e sempre é um motivo a mais de satisfação ajudar a preservar um recurso tão necessário .

Trabalhar em um segundo, terceiro , … projeto para um cliente  e sempre um motivo de alegria pois significa que atendemos ao cliente ele retornou a usar nossos serviços.
