Alarme 8 zonas GPRS

Requisitos

O cliente solicitou um projeto de um alarme de 8 zonas com e sem fio e interface GPRS com sistema de rádio de longo alcance, interface com linha telefonia DTMF e modem FSK.

Através desse complexo sistema de interface é possível supervisionar o alarme de diversas maneiras diferentes, desde empresas especializadas até mesmo através de um aplicativo e celular.

O cliente escolheu a ECK devido a já termos desenvolvido anteriormente um alarme de 4 zonas que fazia parte de seu escopo de produto.

Solução

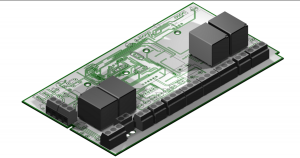

Alarme GPRS 8 zonas dimensão

Para esse projeto usamos processador ARM M0 STM32F030 de baixo custo, modem M95 da Quectel e interface de voz com CI da A2Plus. As escolhas desses componentes foram devido ao baixo custo de facilidade de compra.

O rádio foi um monocanal de 434 Mhz com potência de 13 DBm e desenvolvemos sistemas repetidores que permitiam estender o alcance do rádio cobrindo área aonde  as paredes ou a distância atenuavam o sinal do rádio.

O sistema de FSK e DTMF para interface com a linha telefônica foram feitos com componentes a Holtek.
