Sistema de controle expansão tubos

Requisistos

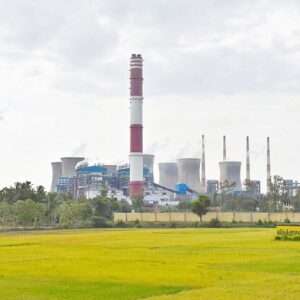

Usina térmica

O cliente prestava serviços a usinas térmicas e um dos problemas era ter um sistema de monitoramento de expansão de tubos.

Como a usina térmica opera com calor que é transferido por vapor os tubos se expandem por isso é necessário um sistema de compensação mecânica que caso venha a falhar causa explosão com riscos para os operadores, atrasos e custos de manutenção.

O sistema é instalado em locais de difícil acesso, geralmente torres que não tem acesso a rede elétrica, por isso devem ter energia própria.

O controle deve ser feito por GPRS para evitar usar rede de comunicação de dados da usina.

Solução

Modulo torre Zigbee
Base Zigbee

A solução para o caso de medição de expansão da torre foi fazer uma rede mesh zigbee com módulos com bateria e sistema de carregamento por célula solar, dessa forma a medição de expansão era transmitida ao modulo central através de outros módulos ampliando o alcance da rede e resolvendo as questões de baixo consumo e a dificuldade de acesso de manutenção.

A unidade central tem um modulo máster zigbee e um modem GPRS G100 da Ublox que envia os dados coletados para um site em tempo real permitindo assim ao cliente ter informações online e analise de falhas preditivas do sistema de expansão de tubos.

A unidade central pode disparar alarmes avisando em caso de emergência alguma ocorrência que deve ser tomada uma decisão imediatamente.
